Як працює суха система Distar Discovery зі свердлами 150 мм, різьбою M16, центратором і подовжувачами для отворів 32–162 мм.

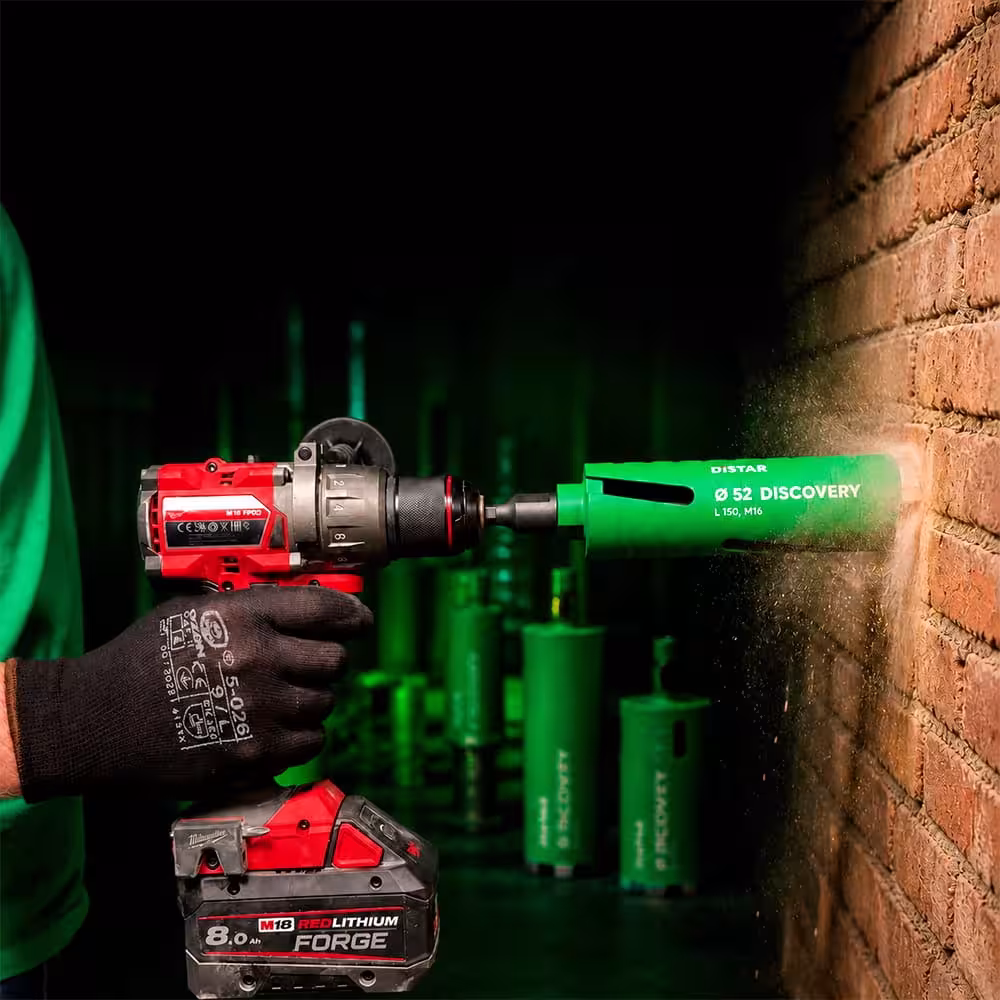

Distar Discovery — модульна система для сухого алмазного свердління цегли, бетону та інших стінових будівельних матеріалів. Її основа — коротке свердло довжиною 150 мм із різьбовим приєднанням M16. Через відповідний перехідник його можна під’єднати до обладнання, яке вже є у майстра: дриля, перфоратора в безударному режимі, потужного шурупокрута, сумісної машини з режимом мікроудару або машини алмазного свердління.
Коротка відповідь: свердлити алмазною коронкою від шурупокрута можна, але не будь-який отвір і не будь-яким шурупокрутом. Діаметр, матеріал стіни, потрібні оберти та крутний момент мають відповідати можливостям машини. Для великого діаметра й важкого армованого бетону систему Discovery під’єднують до машини алмазного свердління.

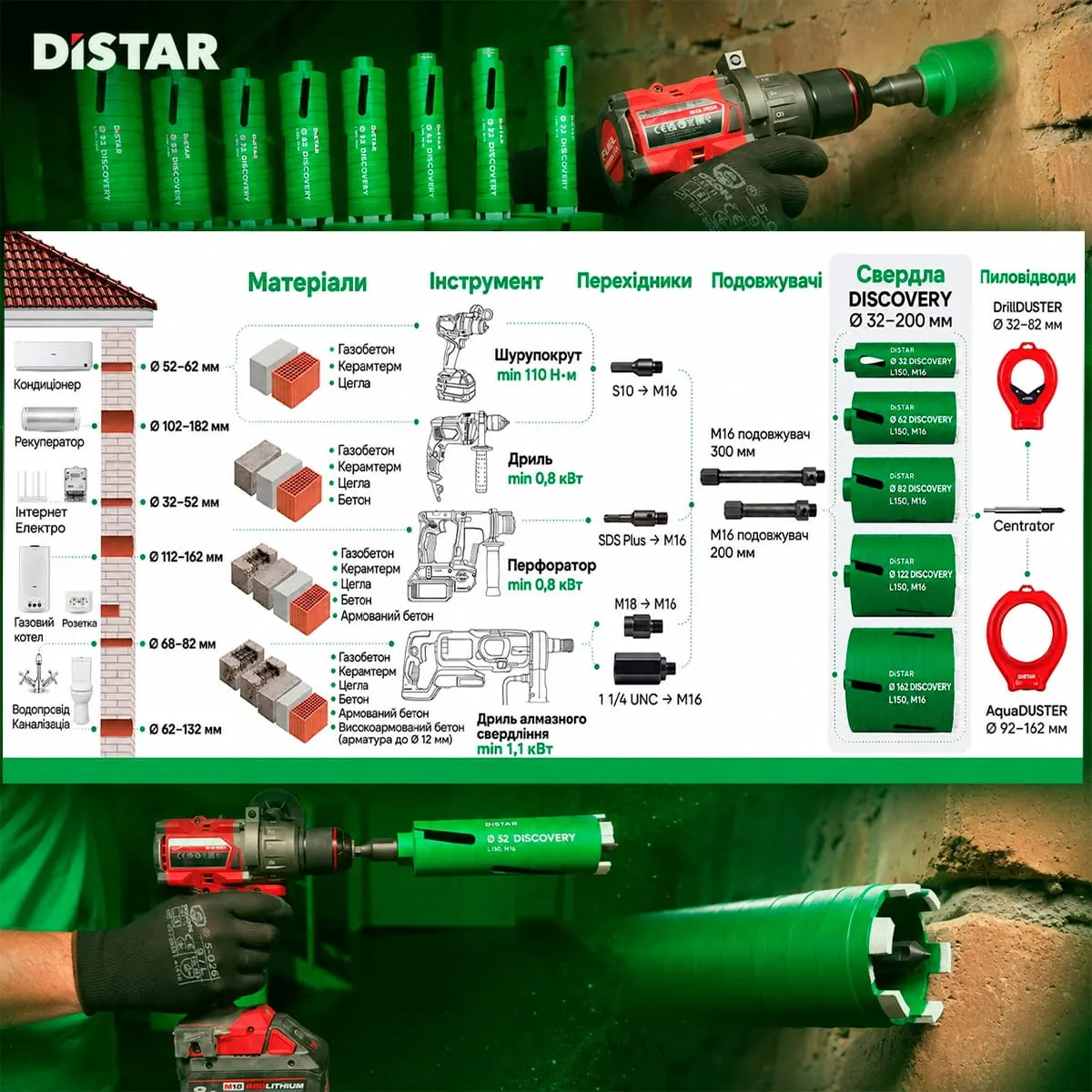

Що входить у систему Distar Discovery
Discovery побудована не як одне довге свердло на всі випадки, а як набір сумісних елементів. Майстер вибирає діаметр коронки, перехідник під свою машину, спосіб видалення пилу та, за потреби, подовжувач.
- алмазні свердла робочою довжиною 150 мм;
- діаметри 32, 42, 52, 62, 72, 82, 92, 102, 112, 122, 132, 152 і 162 мм;
- різьбове приєднання M16;
- перехідники під різні типи обладнання;
- підпружинений центратор CENTRATOR 200×d10,2;
- подовжувачі M16 довжиною 200 і 300 мм;
- насадки DrillDUSTER 82 або AquaDUSTER для відведення пилу.
Уся серія працює в сухому режимі. Воду до зони свердління не подають, тому до початку роботи потрібно організувати пиловідведення та перевірити, чи справляється пилосос із дрібним мінеральним пилом.
Для яких робіт потрібні отвори 32–162 мм
Такий діапазон закриває більшість монтажних проходів у стінах. Діаметри 32–62 мм використовують для окремих труб, кабельних трас та підключень обладнання. Розміри 72–92 мм дають проміжні варіанти під ширші комунікації, а 102–162 мм — під вентиляційні канали, витяжки, рекуператори та інші інженерні системи.
Це не таблиця жорсткого призначення: зовнішній діаметр труби або патрубка ще не дорівнює діаметру свердління. Потрібно врахувати монтажний зазор, утеплення, гільзу, ухил каналу й вимоги виробника обладнання. Для рекуператора орієнтуються на інструкцію конкретної моделі, а не лише на діаметр декоративної решітки.
| Діаметр Discovery | Типові задачі | Що перевірити до свердління |
|---|---|---|
| 32, 42, 52, 62 мм | Труби, кабельні вводи, локальні комунікації | Патрон і перехідник, оберти, запас крутного моменту |
| 72, 82, 92 мм | Ширші монтажні проходи та окремі вентиляційні задачі | Матеріал стіни, глибина, пиловідведення |
| 102, 112, 122, 132 мм | Витяжні канали, вентиляція, частина рекуператорів | Потужність машини, спосіб утримання, відсутність прихованих мереж |
| 152, 162 мм | Великі вентиляційні та інженерні проходи | Машина алмазного свердління, фіксація, товщина й конструкція стіни |
Чому свердло має довжину саме 150 мм
Короткий корпус легший за довгу коронку того самого діаметра. Його простіше втримати на осі під час ручного старту, він менше навантажує руки та займає менше місця в комплекті. Менший виліт також допомагає знизити биття, якщо перехідник, патрон і шпиндель справні.
Довжина 150 мм не означає, що система розрахована лише на тонкі перегородки. Після першого проходу керн виймають, у різьбу M16 встановлюють подовжувач на 200 або 300 мм і продовжують свердління. Для Discovery технічна матриця задає граничну глибину до 450 мм. Не варто складати подовжувачі «до безкінечності»: кожне нарощування збільшує виліт і ризик перекосу. Якщо потрібно пройти товщу стіну, спершу перевіряють співвісність, а для більшої глибини обирають іншу спеціалізовану систему.
Який перехідник потрібен для шурупокрута, дриля або перфоратора
M16 — це різьба на свердлі, а не універсальний хвостовик для будь-якого патрона. Між коронкою та машиною встановлюють відповідний перехідник. Варіант S10 або інше виконання під затискний патрон використовують лише тоді, коли діаметр затискання відповідає патрону. SDS-plus потрібний для сумісного перфоратора, який під час алмазного свердління працює без звичайного удару. Режим мікроудару — окремий сценарій для сумісного обладнання; його вмикають лише тоді, коли це прямо допускають паспорти машини та коронки.
Для машин алмазного свердління передбачене підключення через адаптери M18 або 1 1/4 UNC. Такий варіант потрібний, коли отвір великий, бетон щільний або армований, а ручна машина не дає потрібного контролю. Один лише перехідник не збільшує потужність шурупокрута й не робить великий діаметр безпечним для ручної роботи.
Що перевірити в електроінструменті
- чи дозволяє виробник тривалу роботу під високим навантаженням;
- чи є потрібний діапазон обертів і стабілізація швидкості;
- чи витримає патрон крутний момент без провертання;
- чи можна надійно тримати машину двома руками;
- чи вимкнений звичайний ударний режим перфоратора;
- чи допускають машина та коронка мікроудар, якщо обрано саме цей режим;
- чи відповідає обраний діаметр можливостям конкретної машини.
Паспортні оберти й допустимий діаметр потрібно звіряти з майбутньою карткою конкретного свердла Discovery та інструкцією електроінструмента. Загального режиму для всієї лінійки немає.
Яке обладнання підходить: діаметр, матеріал і межа ручної роботи
Discovery підбирають не лише за діаметром. Одна й та сама коронка по-різному навантажує інструмент у газобетоні, цеглі та бетоні. Значення нижче — орієнтири технічної матриці серії; вони не скасовують паспорт конкретного шурупокрута, дриля чи бурильної машини.
| Матеріал і діаметр | Стартовий вибір обладнання | Що означає це на практиці |
|---|---|---|
| Цегла, газобетон: 32–92 мм | Сумісний шурупокрут, дриль, перфоратор без удару або обладнання з мікроударом | Для шурупокрута технічний орієнтир — від 110 Н·м і близько 2500 об/хв. Для мікроудару потрібна пряма сумісність із коронкою. Патрон має тримати перехідник без прокручування. |
| Бетон: 32–62 мм | Потужний сумісний шурупокрут, дриль, перфоратор без удару або обладнання з мікроударом | Для ручного старту в бетоні орієнтир за крутним моментом вищий — від 150 Н·м. Якщо інструмент втрачає оберти, тиснути сильніше не можна. |
| Від 92 мм, щільний чи армований бетон, значна глибина | Машина алмазного свердління; за умовами задачі — зі стійкою | Стійка тримає вісь, зменшує биття та дає контрольовану подачу. Перехідник не робить шурупокрут заміною бурильної машини. |
Перфоратор у цій системі працює тільки в режимі обертання, без звичайного удару. Водночас технічна матриця Discovery передбачає мікроудар на сумісному обладнанні. Це не той самий режим: мікроудар застосовують лише за прямою рекомендацією виробника машини та коронки. Для щільного або армованого бетону, а також для 152–162 мм пріоритет має машина алмазного свердління з правильно підібраним приводом.
Як працює підпружинений центратор
На гладкій або вже оздобленій стіні порожниста коронка не має точки, яка сама утримує її на розмітці. Під час старту вона може піти вбік, подряпати плитку чи шпалери, розбити край отвору. Перекіс також створює ударне навантаження на алмазні сегменти.
CENTRATOR 200×d10,2 встановлюється в отвір перехідника Discovery. Загартований конус фіксує вісь у точці розмітки, а пружинний механізм дає коронці рівно зайти в матеріал. Коли кільце вже сформоване й корпус утримується в канавці, пружина дозволяє продовжити заглиблення без бокового зміщення.
Центратор допомагає почати отвір, але не замінює перевірку стіни. До свердління потрібно знайти приховану проводку, труби й арматуру, а також переконатися, що отвір не послабить несучу конструкцію.
Пиловідведення: DrillDUSTER 82 чи AquaDUSTER
При сухому свердлінні пил потрібно забирати біля входу в отвір, поки він не розійшовся по приміщенню. У технічній схемі Discovery зовнішній DrillDUSTER рекомендований до Ø82 мм, а від Ø92 мм застосовують AquaDUSTER. Перед роботою все одно перевіряють сумісність конкретної насадки, коронки та будівельного пилососа.
Пиловідведення очищує зону контакту, допомагає бачити розмітку, зменшує кількість пилу в повітрі та не дає пилу забивати кільцевий пропил. Якщо потік ослаб, спочатку перевіряють шланг, фільтр і заповнення контейнера пилососа, а не збільшують натиск на коронку.
Як просвердлити наскрізний отвір із подовжувачем
- Розмітьте вісь. Перевірте обидві сторони стіни, приховані комунікації та безпечну зону виходу керна.
- Зберіть систему. Встановіть потрібний перехідник, центратор і пиловідведення, перевірте різьбу M16 та затягування з’єднань.
- Сформуйте стартове кільце. Перфоратором починайте лише у режимі обертання, без звичайного удару та бокового тиску. Мікроудар застосовують тільки на сумісній машині за її паспортом.
- Пройдіть перші 150 мм. Не компенсуйте падіння швидкості надмірним натиском; контролюйте пиловідведення та нагрів.
- Вийміть керн. Знеструмте машину, зніміть свердло й видаліть серцевину способом, дозволеним для коронки та матеріалу.
- Додайте подовжувач. Накрутіть секцію 200 або 300 мм, знову перевірте співвісність і продовжте отвір.
- Контролюйте вихід. Біля протилежної поверхні зменште подачу, щоб не вирвати великий фрагмент оздоблення.
Коли Discovery є альтернативою твердосплавному буру
Алмазне свердління не дробить стіну серією ударів, а вирізає кільцевий паз. Це корисно біля готового оздоблення, на крихкій цеглі та в місцях, де зайві вібрації можуть пошкодити край. Отвір виходить акуратнішим, а навантаження на конструкцію від удару менше.
Водночас Discovery не скасовує вимог до обладнання. У щільному або армованому бетоні, для 152–162 мм і при значній глибині перевагу має машина алмазного свердління з контрольованою подачею. Для невеликого отвору в легшому матеріалі може бути достатньо сумісної ручної машини. Вибір роблять за найважчою частиною задачі, а не за тим, який інструмент уже лежить у кейсі.
Коротка схема вибору
- Спочатку задача: діаметр патрубка, гільза, монтажний зазор і товщина стіни.
- Потім матеріал: цегла, бетон, наявність і щільність армування.
- Далі машина: шурупокрут, дриль, перфоратор без удару, сумісна машина з мікроударом або установка алмазного свердління.
- Після цього оснащення: свердло Discovery, перехідник, центратор, DrillDUSTER 82 або AquaDUSTER.
- І лише потім глибина: корпус 150 мм та потрібна комбінація подовжувачів 200/300 мм.
Після появи серії в каталозі MasterCut45 до цього матеріалу будуть додані картки всіх діаметрів із точними рекомендованими режимами та сумісним обладнанням. Поки що для підбору можна перейти до розділу алмазних свердел і коронок Distar.
Питання за темою
Чи можна свердлити коронкою Distar Discovery звичайним шурупокрутом?
Можна, якщо вибраний діаметр, матеріал і робочий режим відповідають можливостям конкретного шурупокрута, а коронка підключена через сумісний перехідник. Для великих діаметрів і армованого бетону потрібна машина алмазного свердління.
Які діаметри має серія Distar Discovery?
Серія включає алмазні свердла діаметром 32, 42, 52, 62, 72, 82, 92, 102, 112, 122, 132, 152 і 162 мм. Усі вони мають довжину 150 мм, різьбове приєднання M16 і призначені для сухого свердління.
Як просвердлити стіну товщиною понад 150 мм?
Після першого проходу потрібно знеструмити машину, вийняти керн і встановити в різьбу M16 подовжувач довжиною 200 або 300 мм. Для більшої глибини подовжувачі можна поєднувати, щоразу перевіряючи співвісність системи.
Для чого потрібен центратор Discovery 200 мм?
Підпружинений CENTRATOR 200×d10,2 утримує вісь коронки в точці розмітки під час початку свердління. Він допомагає уникнути ковзання, сильного биття та пошкодження готової поверхні.
Чи потрібна вода під час роботи Discovery?
Ні. Свердла Discovery працюють у сухому режимі. Для відведення пилу застосовують сумісну насадку DrillDUSTER 82 або AquaDUSTER та будівельний пилосос.
